襯氟旋啟式止回閥
襯氟旋啟式止回閥
公稱口徑：DN15~500mm
公稱壓力：0.6~4.0MPa
適用溫度：-50℃~150℃
主要材料：灰鑄鐵、碳鋼、不銹鋼
設計標準：GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
襯氟旋啟式止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
結構特點

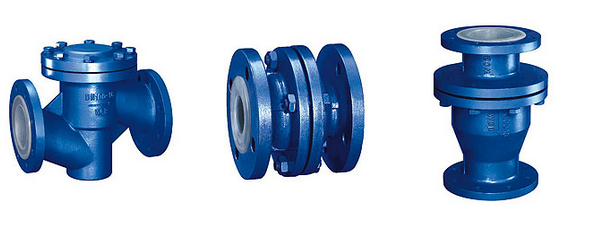

1、升降直通式止回閥
主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。
2、升降立式止回閥
主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。
3、旋啟式止回閥
主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。
4、蝶式止回閥
主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。
技術參數及執行標準
升降直通式 | 升降立式 | 對夾升降立式 | 單瓣旋啟式 | 雙瓣旋啟式 | 蝶式 | |
公稱通徑 | DN15~500 | 15~500 | DN15~300 | DN15~500 | DN50~1200 | DN200~1800 |
公稱壓力(MPa) | PN0.6~1.6 | PN0.6~1.6 | PN0.6~2.5 | PN0.6~2.5 | PN0.6~4.0 | PN0.6~1.6 |
閥門材料 | 灰鑄鐵、碳鋼、不銹鋼 | |||||
襯里材料 | PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE | GXPO | ||||
適用介質 | 詳見防腐襯里材料 | |||||
工作溫度(℃) | ||||||
設計制造 | GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D | |||||
結構長度 | GB/T 12221-1989 | |||||
連接法蘭 | JB/T 82.1-94、GB/T9113.1-2000 | |||||
壓力試驗 | GB/T 13927-1992 | |||||
