雙金屬溫調式
雙金屬溫調式
產品型號：CS47
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
介質溫度：210℃（425/600℃）
最高允許壓力PMA：1.6MPa（2.5MPa）
最低工作壓力PMNO：0.02MPa
無負荷漏汽率RSN：≤0.1%
過冷度△T：≤3℃
最高背壓率RMBP：≥85℃
分享到：
[基本信息]
工作原理：該閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。
| 公稱壓力 | PN20 | PN50 |
| 防氣阻功能 | 膜盒自控或手動 | 手動 |
| PMA最高允許壓力 | 2.0MPa@38℃ | 4.7MPa@93℃ |
| PMO最大工作壓力 | 1.6MPa@149℃ | 3.8MPa@315℃ |
| TMA最高允許溫度 | 427℃@0.6MPa | 427℃@2.9MPa |
| TMO最高工作溫度 | 427℃@0.6MPa | 427℃@2.9MPa |

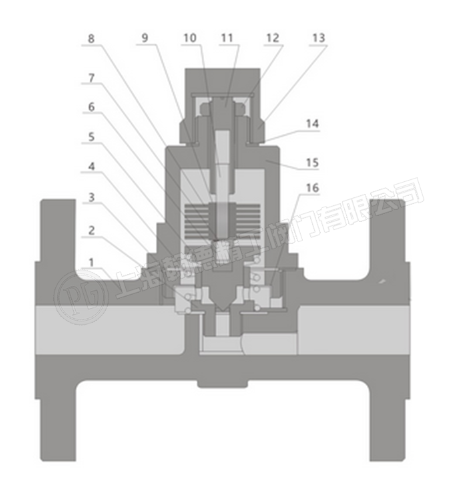

[閥門結構圖]
主要材料表：
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | A105 |
| 2 | 密封座 | 2Cr13 |
| 3 | 密封圈1 | PTFE |
| 4 | 彈簧 | 304 |
| 5 | 密封 | 2Cr13 |
| 6 | 襯套 | 2Cr13 |
| 7 | 卡 | 304 |
| 8 | 雙屬片 | --- |
| 9 | 墊圈 | 304 |
| 10 | 芯軸 | 2Cr13 |
| 11 | 螺桿 | 2Cr13 |
| 12 | 螺母 | 45 |
| 13 | 蓋帽 | Q235 |
| 14 | 密封圈 | PTFE |
| 15 | 閥蓋 | A105 |
| 16 | 濾網 | 30 |
[閥門特點]
熱敏感元件采用進口材料，靈敏度高堅固耐用。閥前始終備凝結水，形成水封，無新鮮蒸汽泄漏。排氣性能好，抗水擊，并可任意角度安裝。
[適應工況]
該閥適用于蒸汽主管線和過熱蒸汽管線，能自動排除凝結水的排放溫度，節(jié)能效果好。
