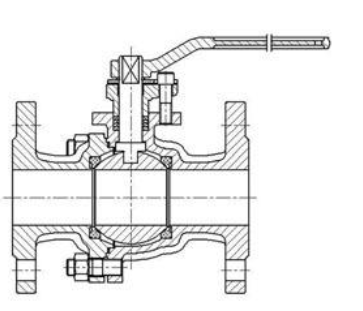

美標浮動球閥

產品型號：Q3/6/941F/H/Y
主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：NPS1/2"～8"
壓力范圍：CL150～600Lb
工作溫度：-29℃～+200℃
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體

聯系購買

分享到：

美標浮動球閥技術規范

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度（焊接）	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

美標浮動球閥試驗壓力

壓力等級	試驗壓力（MPa）
磅級（Class）	殼體試驗	密封試驗
150	3.0	2.2
300	7.6	5.6
600	15.0	11.0
10K	2.4	1.5
20K	5.8	4.0

美標浮動球閥主要零件材料

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

美標浮動球閥特點

1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。

2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

3、防火防靜電裝置（軟密封浮動球閥）。

4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。

5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。
