金屬硬密封球閥

產品型號：Q41H
公稱通徑：DN15~200mm
公稱壓力：PN1.0~6.4MPa
驅動方式：手動、氣動、電動、液動等
工作溫度：-29～425℃（碳鋼）或-40～550℃（不銹鋼）
閥體材質：碳鋼、不銹鋼
連接方式：法蘭式
法蘭標準：GB/T9113、JB/T79、Hg20592、ANSI B16.5、B16.47

聯系購買

分享到：

一、金屬硬密封球閥產品特點
1、閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

二、金屬硬密封球閥性能規范

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113、JB/T79、Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

三、金屬硬密封球閥壓力范圍

壓力等級		試驗壓力(MPa)
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

四、金屬硬密封球閥主要零件材料

序號	零件名稱	材料牌號
		碳鋼		不銹鋼
		GB	ASTM	GB	ASTM
1	閥體	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
2	閥蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
3	雙頭螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
4	螺母	45	A194-2H	0Cr18Ni	A194-8M
5	墊圈	金屬夾石墨
6	球體	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti滲氮	F304/F316 /F304L/F316L 滲氮
7	閥座	2Cr13滲氮	A276-410滲氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti滲氮	F304/F316 /F304L/F316L 滲氮
8	閥座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
9	閥座彈簧	17-7PH	17-7PH	17-7PH	17-7PH
10	閥座密封圈	石墨
11	閥桿	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
12	止推軸承	金屬夾PTFE
13	閥桿填料	石墨
14	填料壓環	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316 /F304L/F316L
15	填料壓蓋	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
16	螺釘	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304

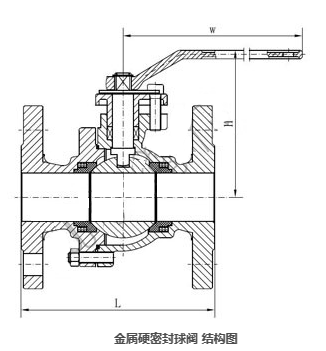

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	105	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6.5	9	12	20	25	44	75	105	200

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(㎏)	3	4	5	7	9	12	18	28	46	75	106	190

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	8	12	14	18	28	40	65	98	140	250

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(㎏)	6.5	7	10	15	18	25	32	46	75
